Tomograf ERI TM600

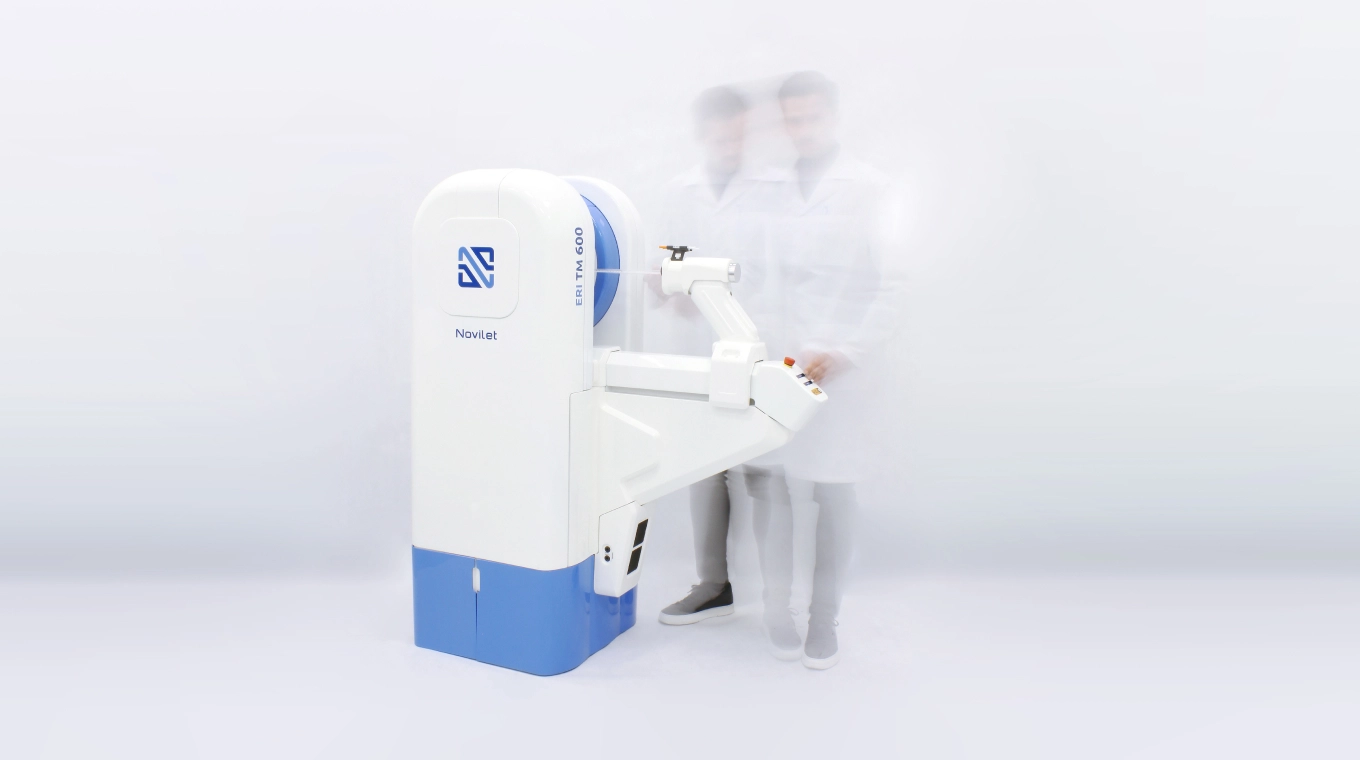

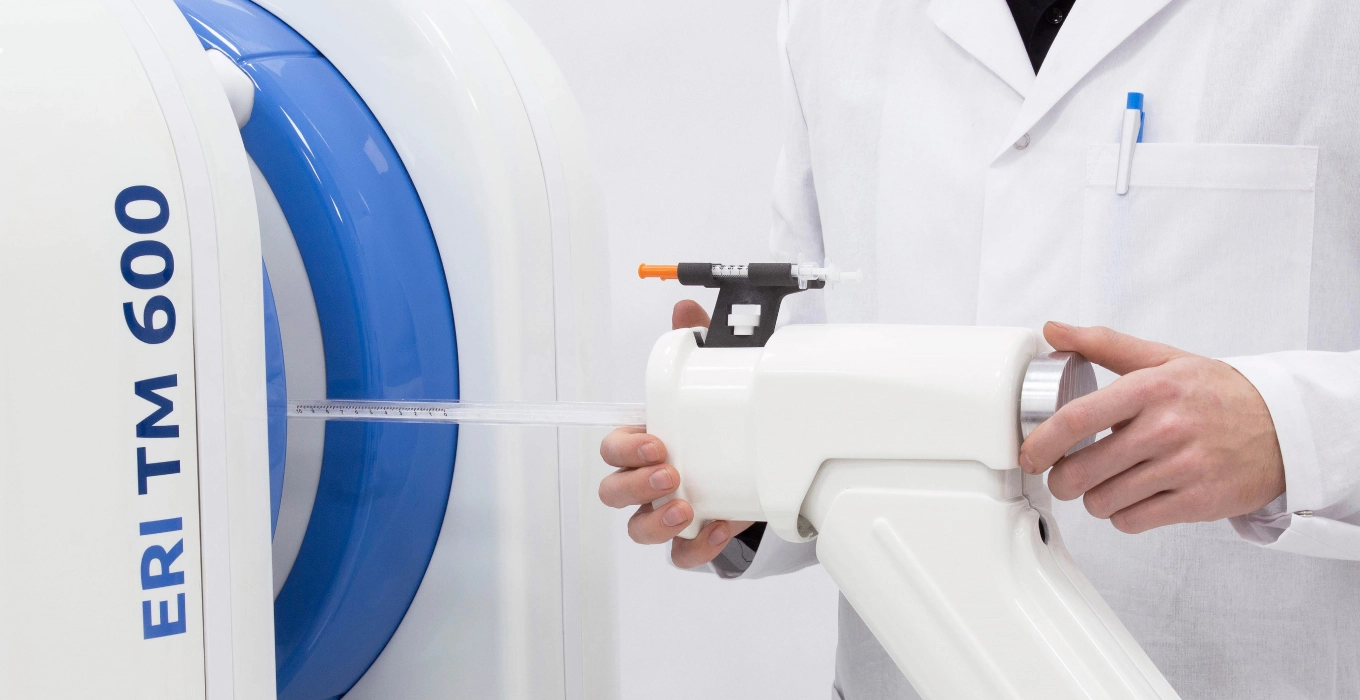

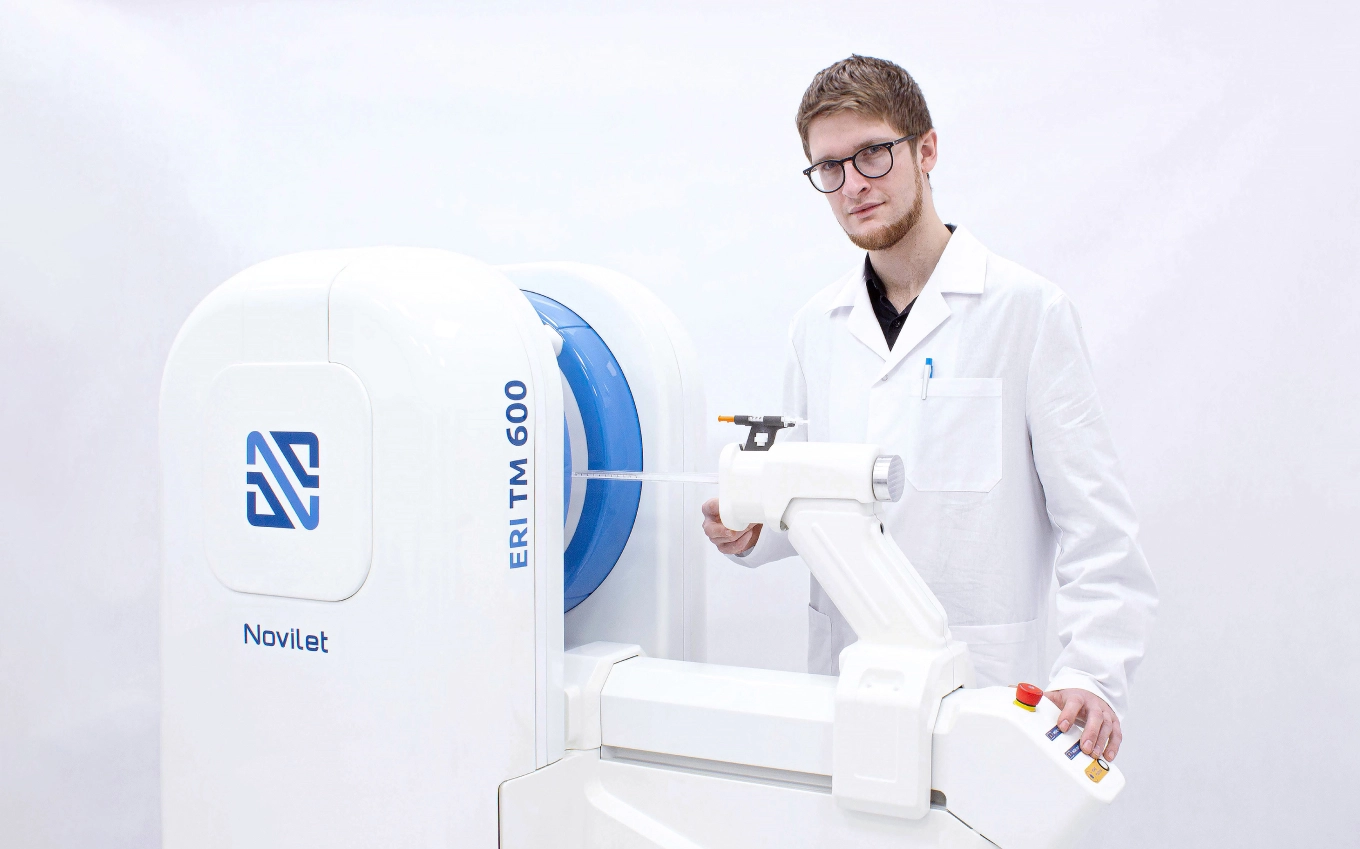

Tomograf ERI TM600 to urządzenie pomiarowe w innowacyjnej metodzie obrazowania ERI, wykorzystywane do badań laboratoryjnych na różnych obiektach. Jego zaletą jest przekształcanie generowanych obrazów w obiekty 3D. Pierwszym wyzwaniem projektowym było zaprojektowanie ramienia pozycjonującego, które pozwoli na precyzyjne umiejscowienie badanego obiektu w środku pola pomiarowego. Na kolejnych etapach pojawiło się zapotrzebowanie na mobilną stację obsługi tomografu, urządzenie utrzymujące stałą temperaturę badanego obiekt oraz urządzenia chłodzącego układ pomiarowy.
- projekt koncepcyjny
- prototypowanie
- projekt mechaniczny
- projekt konstrukcyjny
- strategia materiałowa
- nadzór produkcyjny
- Marcin Smukowski
- Zespół Novilet
Tomograf ERI TM600
Tomograf ERI TM600 to urządzenie pomiarowe w innowacyjnej metodzie obrazowania ERI, wykorzystywane do badań laboratoryjnych na różnych obiektach. Jego zaletą jest przekształcanie generowanych obrazów w obiekty 3D. Pierwszym wyzwaniem projektowym było zaprojektowanie ramienia pozycjonującego, które pozwoli na precyzyjne umiejscowienie badanego obiektu w środku pola pomiarowego. Na kolejnych etapach pojawiło się zapotrzebowanie na mobilną stację obsługi tomografu, urządzenie utrzymujące stałą temperaturę badanego obiekt oraz urządzenia chłodzącego układ pomiarowy.
- projekt koncepcyjny
- prototypowanie
- projekt mechaniczny
- projekt konstrukcyjny
- strategia materiałowa
- nadzór produkcyjny
- Marcin Smukowski
- Zespół Novilet
Badanie i analizy

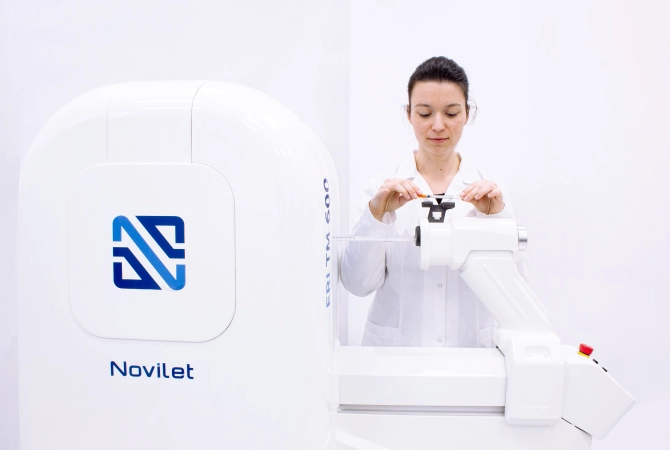

Przygotowaliśmy obudowy ramienia pozycjonującego, zabezpieczające komponenty do badań w rezonatorze. Projekt uwzględniał prosty i szybki montaż, usprawnienie pracy operatora oraz spójność wizualną urządzenia. W pierwszym etapie przeprowadziliśmy badania, które obejmowały inwentaryzację urządzenia, zrozumienie zasady jego działania oraz analizę pracy operatora z tym urządzeniem.
Projekt i prototypy

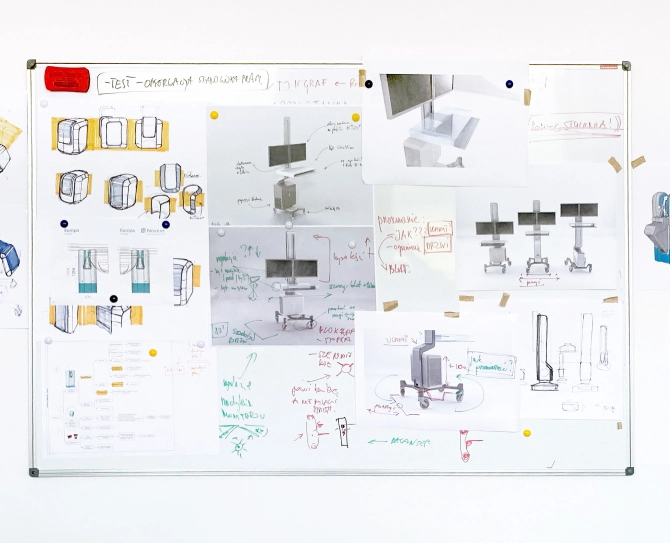

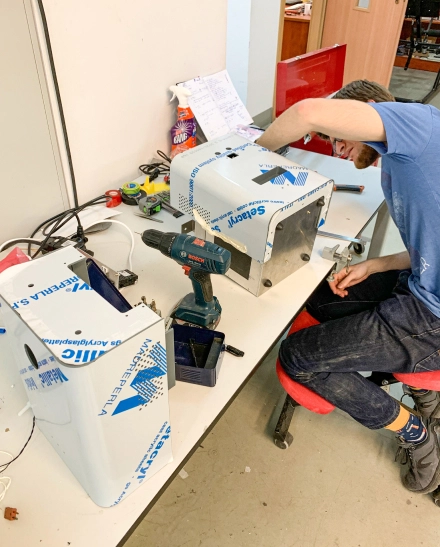

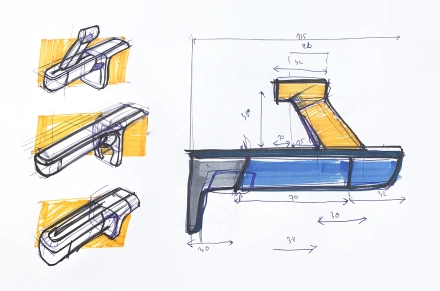

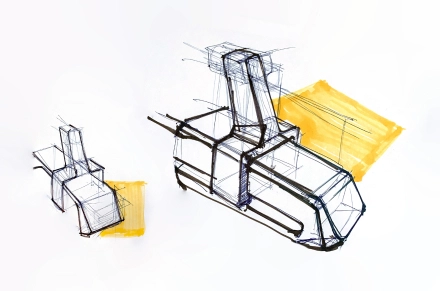

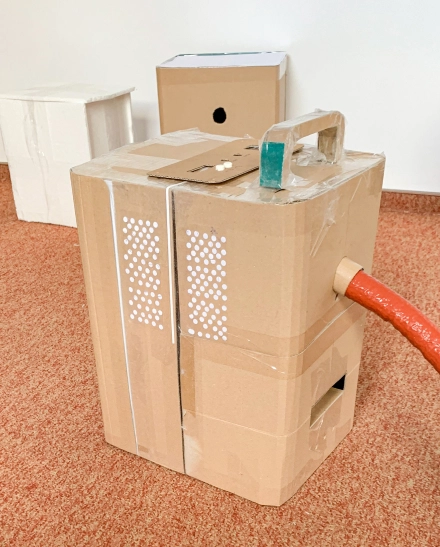

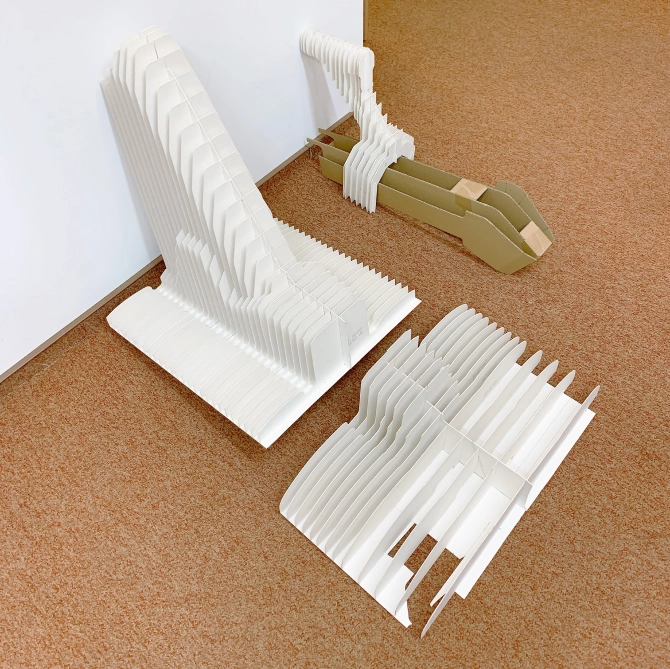

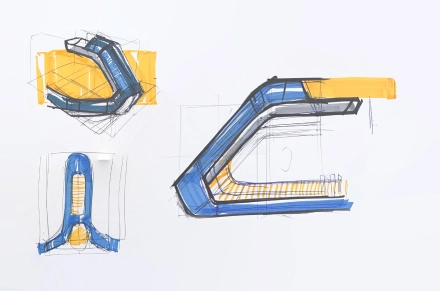

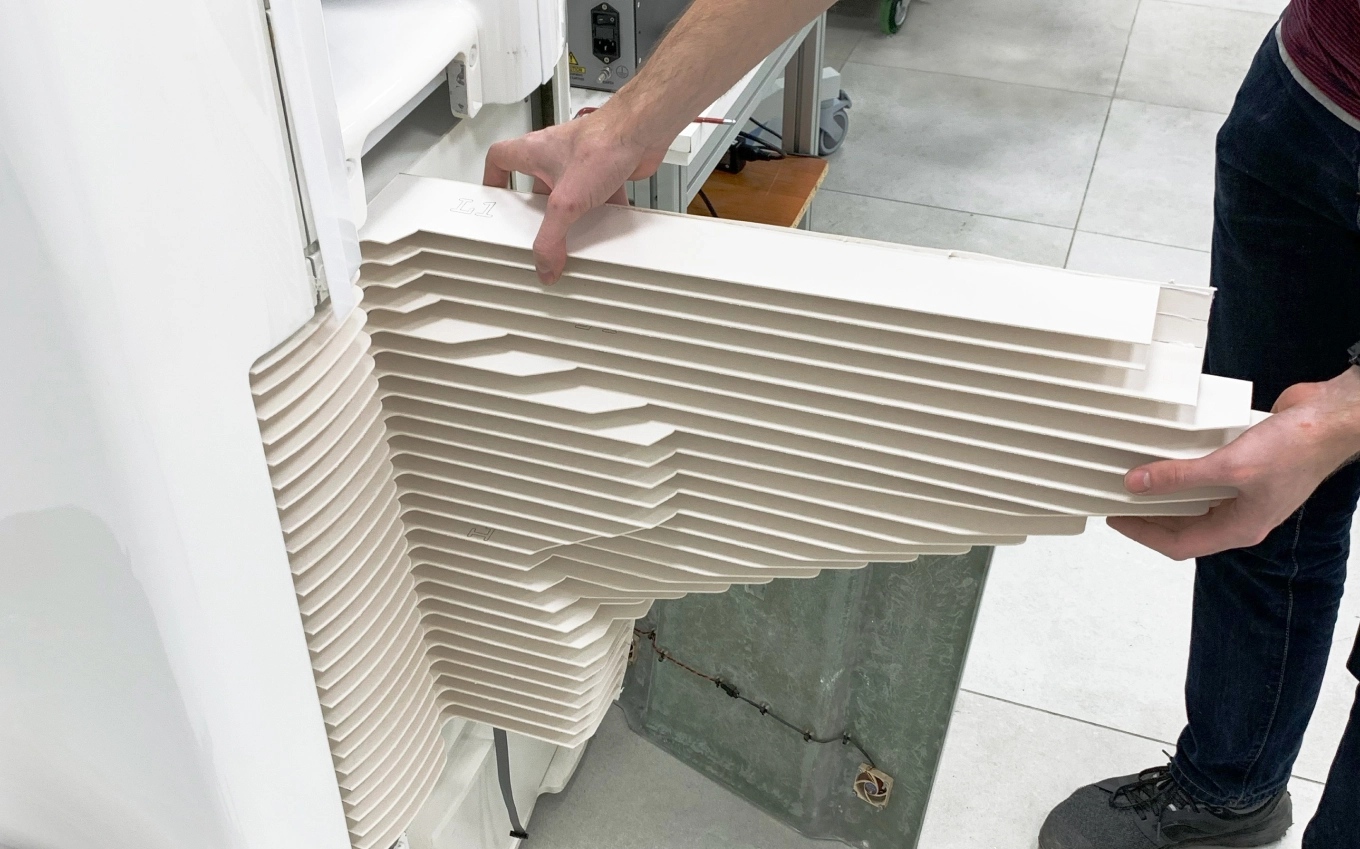

Przygotowaliśmy 3 koncepcje brył obudów, uwzględniając różne warianty rozwiązań konstrukcyjnych ramienia oraz funkcjonalność, przy zachowaniu aspektów bezpieczeństwa operatora. W ramach tego procesu stworzyliśmy szkice koncepcyjne, modele brył 3D oraz wykonaliśmy makiety z kartonu, PVC oraz laminatu.
Stacja obsługi

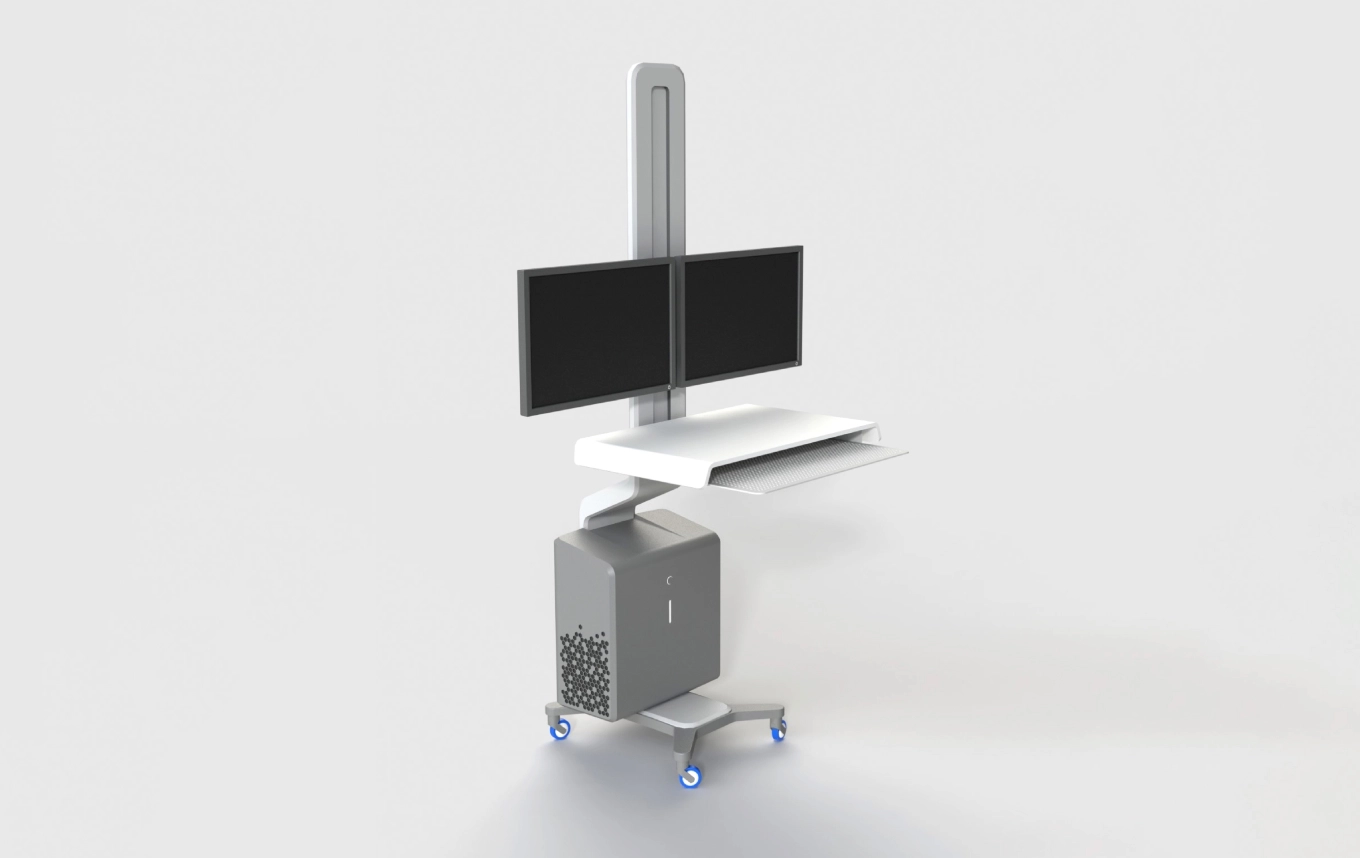

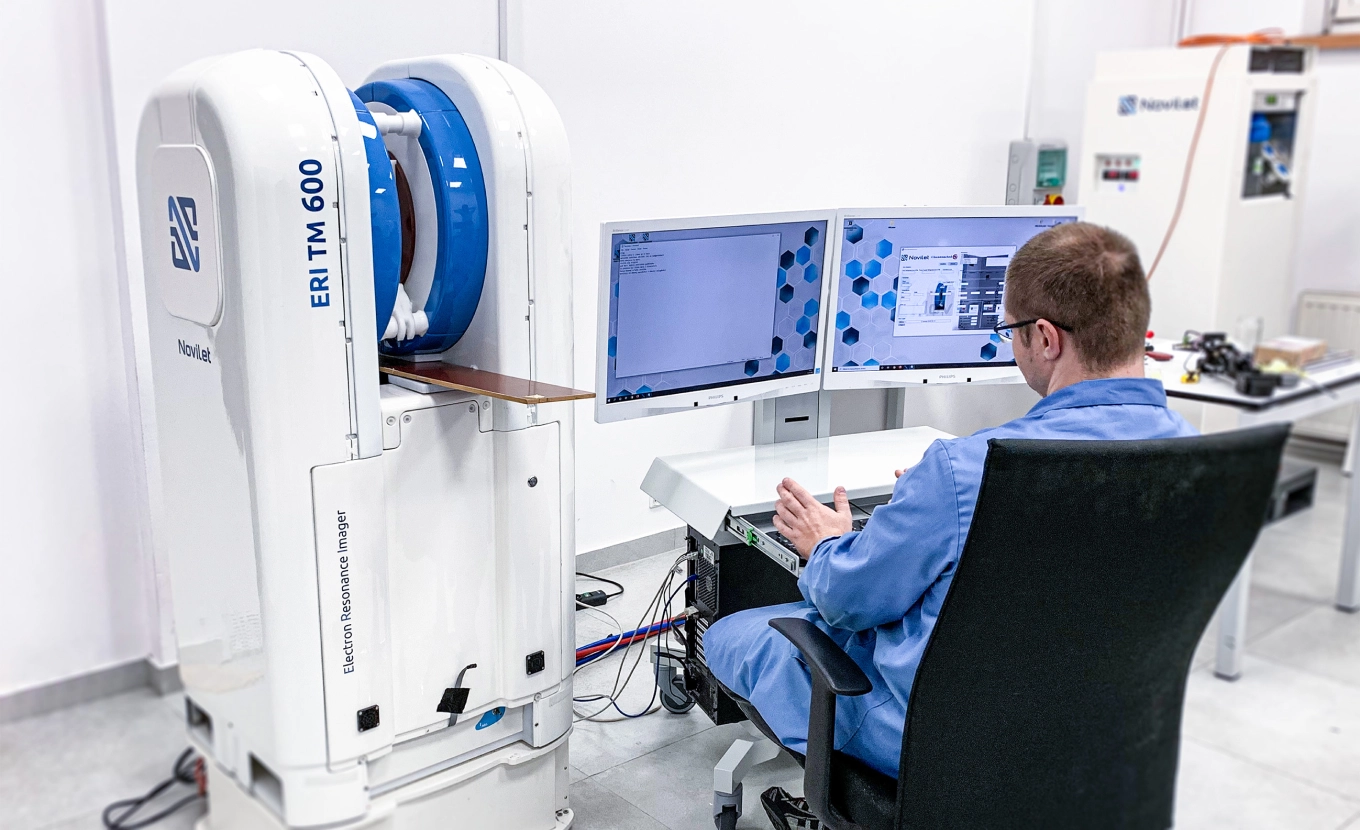

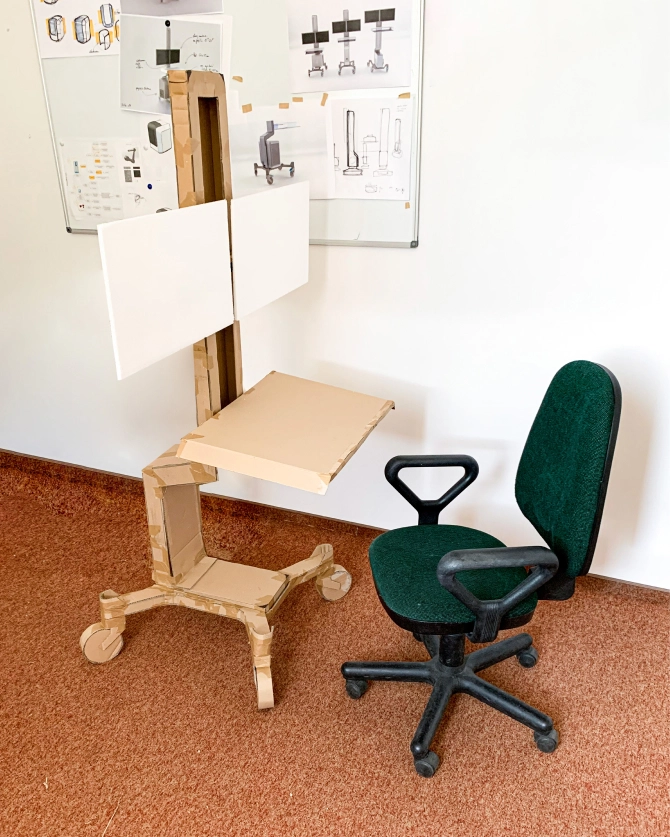

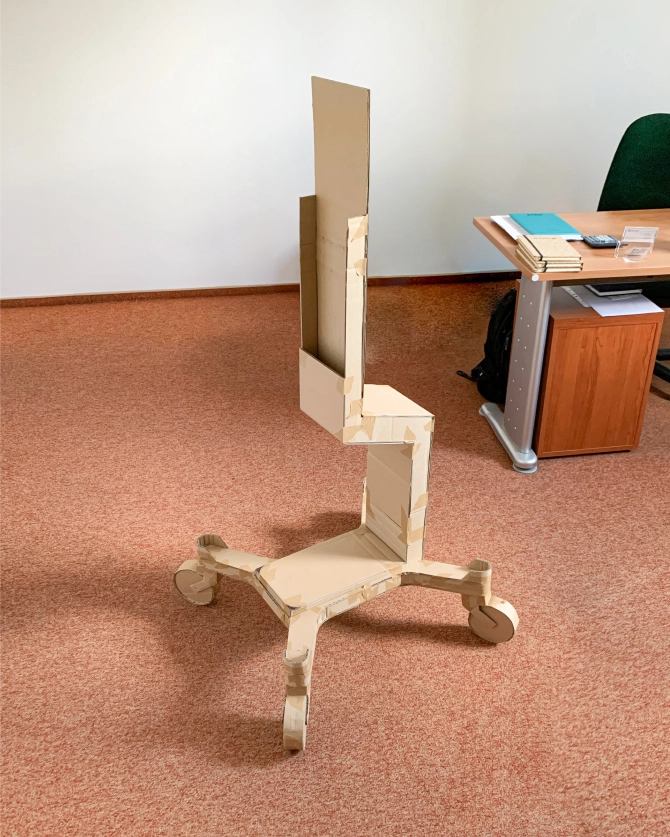

Na kolejnym etapie zaprojektowane zostało mobilne stanowisko obsługi urządzenia TM600. Jego założeniem było opracowanie mobilnego biurka uzbrojonego w jednostkę komputerową. Podczas pracy zadbaliśmy o dobór odpowiedniego ekranu monitora umożliwiającego obsługę wszystkich programów do pomiarów, wyprowadzenie przycisku zasilania w łatwo dostępnym miejscu czy wyprowadzenie niezbędnych portów ułatwiających dostęp użytkownikowi.
Kontroler temperatury

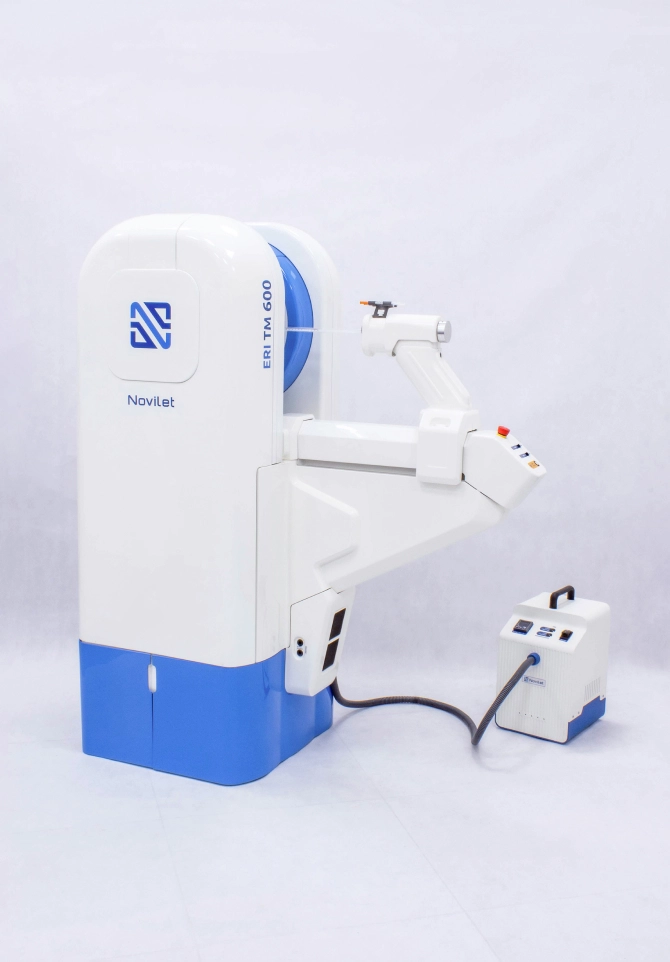

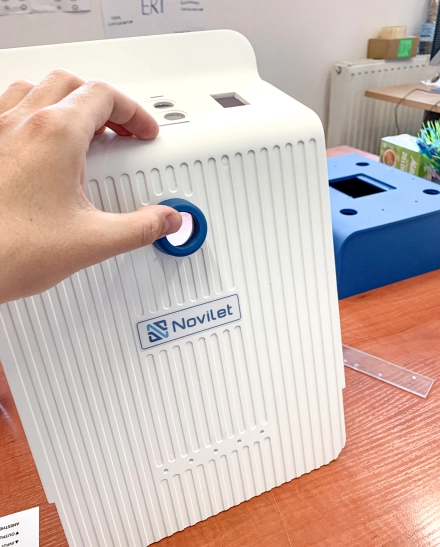

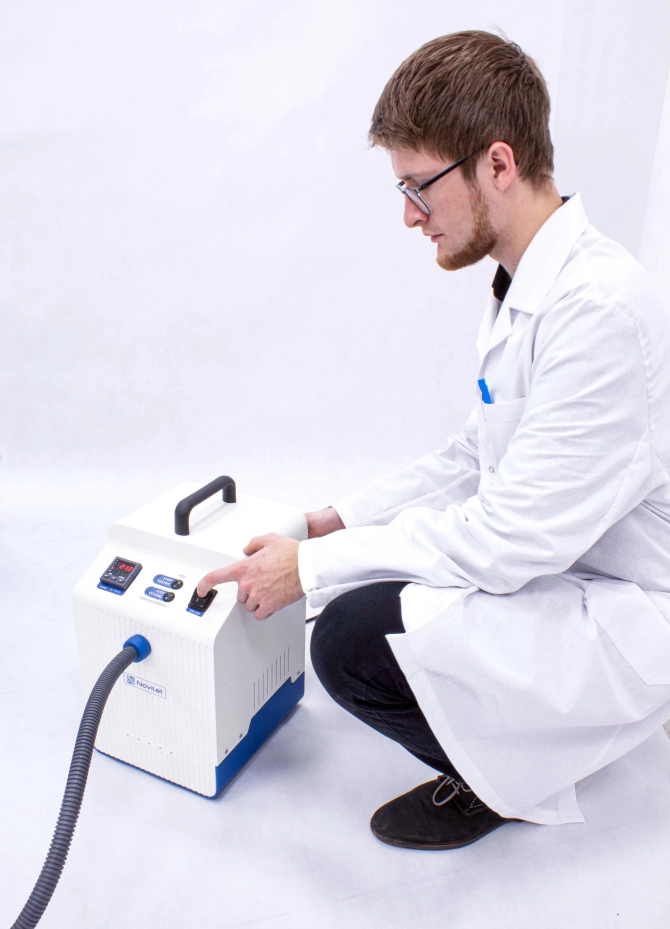

Ostatnim zaprojektowanym urządzeniem jest kontroler temperatury, który reguluje pracę obiektu badanego, umiejscowionego w rezonatorze tomografu TM600. Projekt uwzględniał takie założenia jak regulację temperatury w prosty sposób, intuicyjną obsługę oraz sygnalizowanie użytkownika o stanie pracy i ewentualnych awariach.
